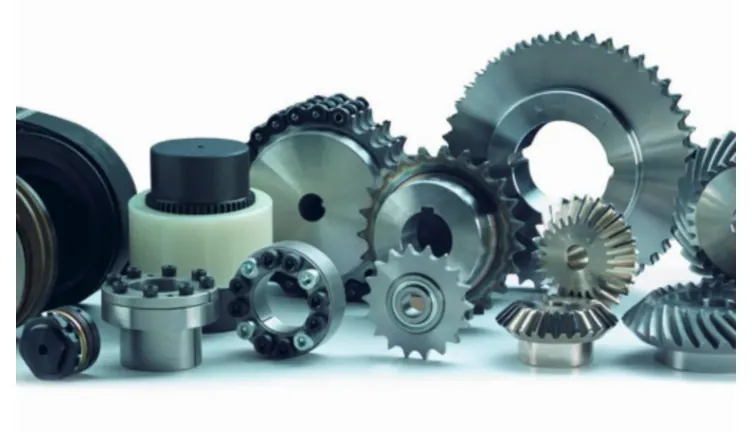

Les pignons sont des éléments essentiels dans les systèmes de transmission mécanique. Leur fabrication exige une précision rigoureuse pour garantir une performance optimale, réduire l’usure et éviter les défaillances. Cet article explore les différentes méthodes d'usinage de précision des pignons, ainsi que les critères de sélection en fonction des besoins industriels spécifiques.
Taillage des pignons : la méthode classique
Le taillage est l'une des méthodes les plus courantes et fiables pour la fabrication de pignons. Il s'agit d'un processus par enlèvement de matière qui crée les dents du pignon, assurant leur forme et leur taille exacte.
Taillage par fraise-mère et autres techniques
Le taillage par fraise-mère est particulièrement utilisé pour la production en série. La fraise découpe les dents en synchronisation avec l'axe de la pièce, ce qui permet une grande précision. D'autres techniques incluent :
- Taillage par génération : Idéal pour les pignons droits ou hélicoïdaux, cette méthode est rapide et efficace, notamment pour les grandes productions.
- Taillage par rabotage : Cette technique convient mieux aux petits pignons et à ceux à dents intérieures, où un outil en forme de dent découpe progressivement les flancs des dents.
Le choix de la méthode dépend de la taille de la série et de la complexité du pignon à produire. Le taillage est particulièrement apprécié pour sa polyvalence, mais nécessite des machines spécialisées, augmentant ainsi les coûts initiaux.
Rectification des pignons : Des tolérances élevées
Après le taillage, certaines applications industrielles nécessitent une précision encore plus fine, surtout dans les secteurs comme l’aéronautique ou l’automobile. C’est ici que la rectification entre en jeu, permettant de finir les flancs des dents avec une précision au micron près.
Rectification des flancs de dents : Une finition parfaite
La rectification consiste à utiliser une meule abrasive pour affiner la surface des dents, réduisant ainsi les imperfections laissées par le taillage. Elle permet d'atteindre des tolérances très serrées, réduisant la friction entre les dents et améliorant la durée de vie des pignons. Deux méthodes principales de rectification sont utilisées :
- Rectification des flancs de dents : Cette technique assure une surface lisse et des dimensions exactes, indispensable pour les systèmes à haute performance.
- Rectification par profil continu : Méthode plus rapide, elle est souvent utilisée pour les productions en grande série, où la précision est constante.
La rectification est essentielle pour les applications nécessitant une très haute précision, bien que ce procédé soit plus coûteux et souvent réservé aux industries à forte valeur ajoutée.
Brochage et traitement thermique : des étapes pour optimiser la durabilité
Le brochage est une autre méthode d'usinage de précision, utilisée principalement pour les pignons à denture intérieure ou pour des géométries complexes. Cette technique est suivie d’un traitement thermique pour garantir la résistance à l'usure.
Brochage et traitement thermique : une combinaison gagnante
Le brochage consiste à utiliser une broche pour découper les dents en une seule passe. Cette méthode est idéale pour les petites productions ou les pignons nécessitant une haute précision. Elle est particulièrement adaptée aux pignons à dents intérieurs, comme ceux utilisés dans les boîtes de vitesses.
Après l’usinage, un traitement thermique est souvent appliqué pour améliorer la dureté et la résistance à l’usure. Parmi les techniques courantes, on trouve :
- Trempe par induction : Le pignon est chauffé localement avant d’être refroidi rapidement, durcissant ainsi la surface tout en conservant la flexibilité du noyau.
- Cémentation : Cette technique consiste à enrichir la surface du pignon en carbone, augmentant ainsi sa résistance à l’usure et sa durabilité.
Ces étapes sont cruciales pour optimiser la longévité des pignons, surtout dans les environnements soumis à des contraintes élevées, comme les transmissions industrielles ou automobiles.
L'usinage de précision des pignons repose sur un ensemble de techniques adaptées aux besoins spécifiques de chaque application. Du taillage traditionnel à la rectification de haute précision en passant par le brochage et le traitement thermique, chaque méthode joue un rôle essentiel dans la performance finale des pignons. Choisir la bonne méthode d’usinage, en fonction des tolérances requises et de l’environnement d’utilisation, permet de garantir une fiabilité optimale et une durée de vie prolongée pour ces composants mécaniques essentiels.
